[首頁] - [產品展示] - 輸送機 - GX型螺旋輸送機

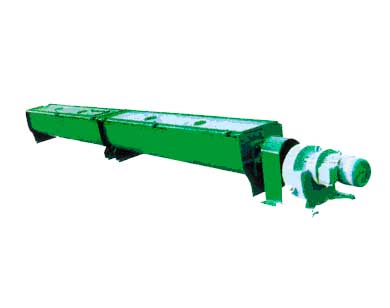

產品名稱：GX型螺旋輸送機

<img border='0' src='UpLoadFile/2008100213472373499.jpg'>

產品型號：GX型

使用材料：鋼材

產品規格：齊全

所屬分類：輸送機

產品簡介：

一、螺旋輸送機的特點和應用范圍
螺旋輸送機是一種不帶擾性牽引構件的連續輸送設備，它是利用螺旋的旋轉將物料沿固定的機殼推移而進行輸送工作的，結構比較簡單。橫截面的外形尺寸不大，便于在中間若干個位置上進行中間卸料或加載，在輸送過程中物料和外界隔絕，操作安全方便。GX型螺旋輸送機適宜于輸送粉末、粒狀、小塊狀物料，如煤粉、水泥、砂、谷類、小塊煤、石子等。不宜輸送變質的、粘性大的、易結塊的物料。工作環境的溫度為-20℃～+50℃，物料溫度低于200℃，可水平或傾斜輸送物料（傾角小于20°）。

二、技術參數
     本系列螺旋機的螺旋直徑有七種：
     φ150、φ200、φ250、φ300、φ400、φ500、φ600
     螺旋機長度從3m到70m    每隔0.5m一檔。用戶可以根據需要，自由選擇。
     GX型螺旋輸送機依適用場合要求不同分為S制法和D制法兩種：
     S制法：帶有實體螺旋面式螺旋，其螺旋等于直徑的0.8倍;
     D制法：帶有帶式螺旋，其螺旋等于直徑。
     GX型螺旋輸送機的出料口有方形出料口、手推式出料口和齒條式出料口三種。
     現以煤粉、蘇打、水泥為例，表示本系列螺旋機在最大轉速下的最大輸送量。見表1.

表1 GX型螺旋機的輸送量

螺旋直徑 mm	煤粉		蘇打		水泥
螺旋直徑 mm	最大轉速 r/min	最大輸送量t/h	最大轉速 r/min	最大輸送量t/h	最大轉速 r/min	最大輸送量t/h
150	190	4.5	120	3	90	4.1
200	150	8.5	120	7.2	75	7.9
250	150	16.5	90	10.6	75	15.5
300	120	23.3	90	18.3	60	21.4
400	120	54	75	36.1	60	51
500	90	79.5	75	70.5	45	74.2
600	90	139	60	92.5	45	128.3

三、螺旋機的方形出料口尺寸表和安裝尺寸表
表2 方形進出料口尺寸表

螺旋直徑	進料口安裝尺寸					出料口安裝尺寸
螺旋直徑	A	B	C	D	d1	M1	M	N	S	E	d2
150	170	236	216	75	9	176	242	216	135	8	9
200	220	306	272	100	9	226	306	272	165	8	9
250	270	356	330	120	9	276	374	330	195	10	9
300	320	428	386	140	13	328	426	386	225	10	13
400	420	528	492	160	13	428	536	492	280	10	13
500	528	662	612	160	17	536	662	612	340	15	17
600	628	762	720	180	17	636	764	720	430	15	17

表3 GX型螺旋輸送機外形尺寸表
螺旋
直徑D 螺旋機長度m A B C E F G I J K h M N Z P Q R S f i d
(gc) b
(d4) t
頭節
（按長度
頂1節）中間節
（按長度
頂1節）尾節（按長度
頂1節）
150 1.5;2 1;1.5;2 1.5;2 272 314 140 70 110 160 85 15 17 122 13 16 120 190 102 100 50 165 60 30 8 33
200 1.5;2;2.5 1.5;2;2.5 1.5;2;2.5 342 384 180 80 140 200 110 18 25 152 15 16 150 220 123 200 60 195 80 40 12 43.5
250 392 464 220 140 200 260 135 20 28 182 17 20 180 270 125 200 70 225 100 50 16 55
300 468 555 270 160 240 320 160 22 28 213 20 20 210 300 130 200 75 250 120 60 18 65.5
400 1.5;2;3 1.5;2;3 1.5;2;3 572 685 340 220 320 400 210 22 30 273 25 25 270 350 145 300 90 310 160 80 24 87
500 706 823 400 300 400 500 264 30 35 333 25 25 330 450 165 300 100 375 200 100 28 108
600 806 973 500 400 500 600 314 30 40 380 30 30 380 550 170 300 119 415 240 120 32 129
