一、主要用途
TD型斗式提升機是等同采用國際標準ISO 5050-81的產品,該系列斗式提升機具有規格齊全輸送量大,提升高度高,運行平穩,壽命長等優點。其主要性能參數符合JB3926-85《垂直斗式提升機》標準。
本機適用于輸送比重不大于1.5t/m3的塊狀、粒狀、小塊狀的物料,如煤、水泥、化肥、砂、糧食等。
本機備有兩種料斗
1、 Zd型(中深斗)一般適用于輸送濕的,易結塊的,較難拋出的物料,如濕砂、型砂、化肥、堿粉等。
2、Sd型(深斗)一般適用于輸送干燥的,松散的易于拋出的物料,如水泥、熟料、碎石、煤塊等。
二 、技術特點
1. 輸送量大。相同斗寬TD型與D型斗提機相比,輸送量大近一倍。
2. 傳動裝置配有ZLY型減速機。該系列減速機是按ZBJ19004-88標準生產的新型硬齒面減速機。特點是齒輪和軸采用高強度合金鋼制造,齒輪經滲碳、淬火、磨齒等工藝精制。
3. 牽引件采用鋼絲繩芯橡膠帶,具有較高的抗拉強度,使用壽命長。
4. 本機配有逆止器,防止因意外原因而損毀機件。
5. 本機機殼為雙通道、高強度、全密封設計,有效防止粉塵污染,符合當前環保的要求。

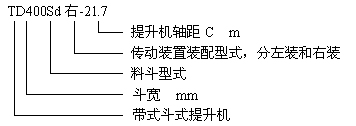

三、標記示例

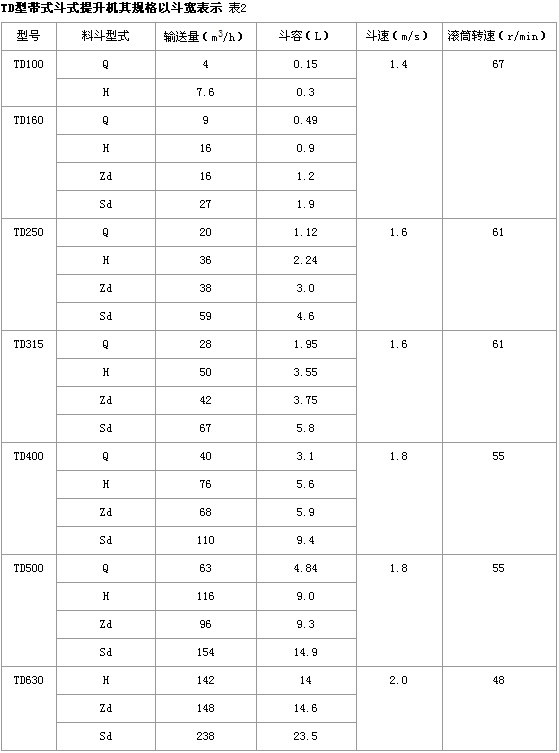

四、基本參數


TDG型高效膠帶斗式提升機

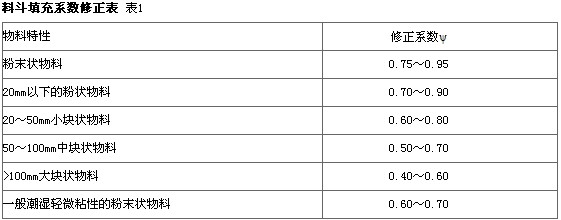

說明:表中料斗容積為料斗盛水時容積,按100%填充量計算,具體選用時請根據物料特性表2求得物料填充系數ψ,計算出輸送能力.

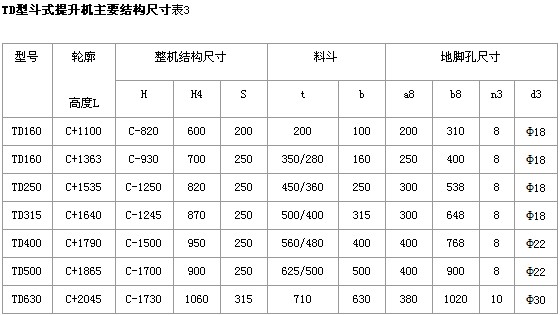

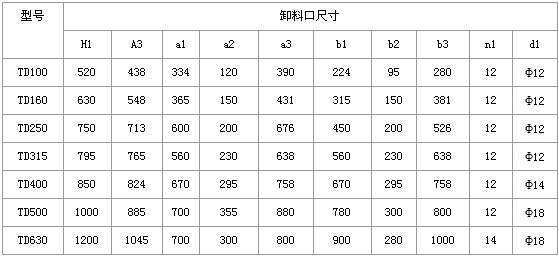

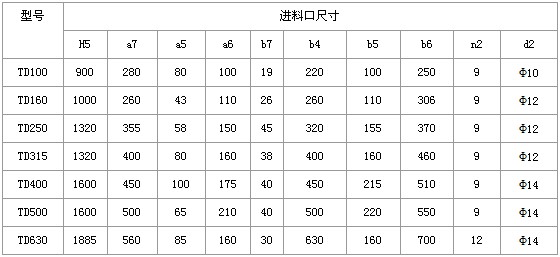

五、TD型帶式斗提機外形及主要尺寸
